İNVERTÖR ÇALIŞIR DURUMDA.

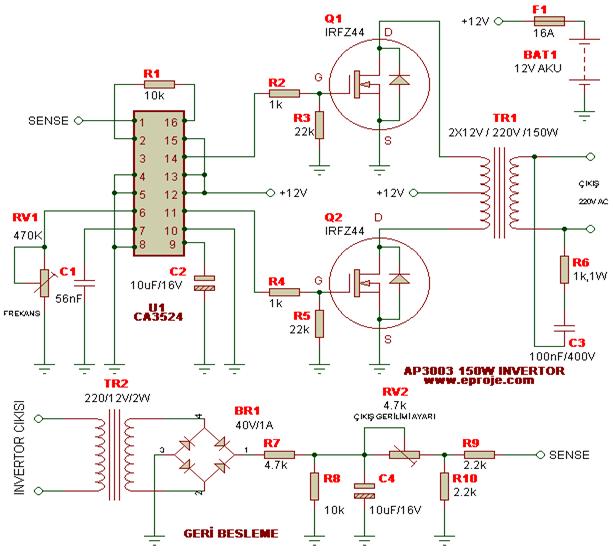

İNVERTÖR DEVRE ŞEMASI.
![]()
![]()
CD3524 ENTEGRESİ MOSFET IRFZ44
![]()

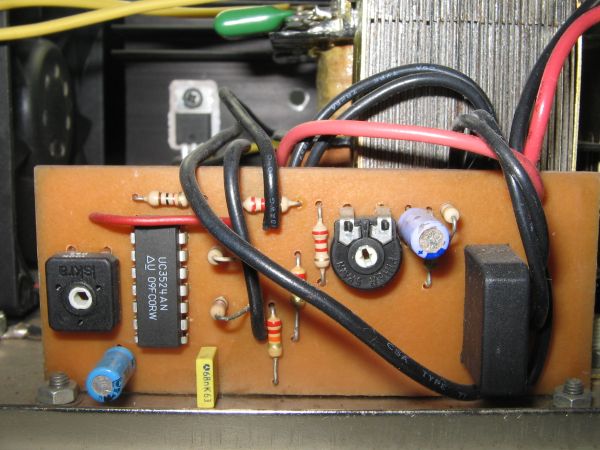

İNVERTÖR DEVRE KARTI
Devre çok basit olduğu için pcb çizimini elle yaptım.Bilgisayar ortamında olmadığı için yayına veremedim.Trafonun kuvvetli olması ve ırfz44'lerin gücünün arttırılması invertörü de güçlü hale getirecektir.
